Линия розлива питьевой воды в бутыли 19л на базе моноблока QGF-100

ООО Андрей Восток (Россия, Приморский край), 11-07-2010

Телефон:  4232 314037, 469659, 469695, 469689
Факс:  4232 319011
Контактное лицо:  Андрей Дмитриевич Бойчунь
Написать письмо
Web-сайт:  www.andreywater.ru

Компания "Андрей-Восток" предлагает приобрести полуавтоматическую Линию розлива питьевой воды в бутыли 19л на базе моноблока QGF-100 производительностью 100 бутылей в час.










Этот высококачественный продукт используется для розлива питьевой очищенной воды в оборотную тару объёмом 19л, бутыли такого объёма являются очень популярной и практичной упаковкой, как для потребителя, так и для производителей.



Линия розлива QGF-100 состоит из полуавтоматического декапера, моноблока внутренней мойки, наполнения и укупорки бутылей, отводящего транспортёра, инспекции и машины усадки полимерного колпачка.


Для потребителя, вода в бутылках большого объёма гораздо дешевле, чем в бутылках маленького объёма. Одной бутылки хватает на длительный период, они могут устанавливаться на диспенсеры, что значительно облегчает процесс потребления. Даже при отсутствии диспенсера, поликарбонатные бутылки 19л на корпусе, как правило, имеют удобную ручку, что упрощает процедуру переливания воды в чайник или иную потребительскую тару. В случае ПЭТ бутылки 19л, которые из-за специфики технологии изготовления не могут иметь на корпусе ручку, на горловину тары можно устанавливать специальную помпу-насос для выкачивания воды из тары.



Выгода для производителя, прежде всего, заключается в том, что бутылки объёмом 19л являются оборотной тарой. Теоретический срок эксплуатации ПЭТ бутылок 19л составляет до 30 раз, а поликарбонатную тару можно использовать свыше 50 раз, это значительно снижает затраты на расходные материалы, что повышает рентабельность производства в целом. Разливая воду в бутылки 19л, значительно расширяется круг потребителей, если вода в потребительской таре объёмом до 2литров хорошо раскупается в магазинах и супермаркетах, то вода в оборотной таре 19л, так же пользуется хорошим спросом среди коммерческих офисов, квартир, больниц, спортзалов, предприятий общественного питания, торговых комплексов и многих других организаций.

Преимущества оборудования:

Оборудование компактно, рационально сконструировано, может разместиться на небольшой производственной площади, при этом обладает высокой функциональностью и производительностью, требует минимум обслуживающего персонала и электроэнергии. Это снижает себестоимость процесса производства, что позволяет удешевить цену реализации конечной продукции. Единицы оборудования линии могут использоваться как в составе линии, так и самостоятельно.

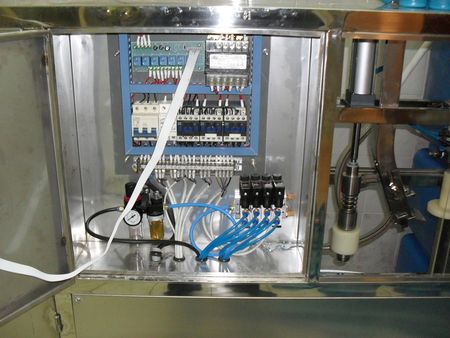

Основной моноблок внутренней мойки, розлива и укупорки тары управляется PLC, который программируется по средствам консольной панели с цифровым экраном. Оператор может легко задать все необходимые производственные параметры, посмотреть текущую статистику производства.



Точный инженерный расчёт, высокое качество сборки квалифицированными специалистами в заводских условиях, комплектация основных узлов оборудования деталями известных мировых производителей “SIEMENS”, “OMRON”, “AIRTAC” гарантирует надёжность и стабильность эксплуатации.








Оборудование изготавливается из нержавеющей стали SUS#304, не подвержено коррозии, легко моется, имеет большие эксплуатационные сроки, соответствует санитарным требованиям пищевых производств.



Помимо  полуавтоматической Линии розлива питьевой воды в бутыли 19л на базе моноблока QGF-100, компания "Андрей-Восток" предлагает полуавтоматическую Линию розлива питьевой воды в бутыли 19л на базе моноблока QGF-200. Разница состоит в производительности, QGF-100 - сто бутылей в час, QGF-200 - двести бутылей  в час


С техническими характеристиками Линии розлива питьевой воды в бутыли 19л на базе моноблока QGF-100 можно ознакомиться здесь



Стоимость полной комплектации  линии розлива QGF-100 составляет 387,000 (Триста восемьдесят семь тысяч) рублей,  линии розлива QGF-200 - 757,000 (семьсот пятьдесят тысяч) рублей


Стоимость указана на складе города Владивостока, включая НДС;
Транспортные по России не включены, зависят от транспортной компании, считаются отдельно после утверждения перечня оборудования.
Цена действительна в течении 10 банковских дней.

Гарантийные обязательства:

  • гарантия на оборудование составляет 1 год, с момента ввода в эксплуатацию и подписания соответствующих актов;
  • Оборудование сертифицировано!

Срок поставки оборудования: 30-35 рабочих дней (на склад Владивостока), с момента подписания договора, поступления авансового платежа, из них:

  • 15-20 дней изготовление оборудования;
  • 10-15 дней вывоз оборудования из КНР;



Порядок расчёта:



  • 70% - предоплата, после подписания договора в течении 3-5 банковских дней.
  • 30% - остаток, после уведомления о готовности оборудования к отгрузке с завода изготовителя.
  • В случае иных пожеланий, порядок расчёта может быть оговорен в индивидуальном порядке.
Принцип действия линии:

Оборудование линии не требует специального монтажа, может эксплуатироваться непосредственно после размещения на рабочем месте, подключения соответствующего электропитания, сжатого воздуха, установки заземления. Так как бутылки 19л являются оборотной тарой многократного использования, технология розлива требует как внешней, так и внутренней мойки тары. Линия QGF-100 комплектуется полуавтоматической машиной внешней мойки и удаления старой пробки (декапером), которая и является первым технологическим участком линии.



Декапер:

Рисунок №1




Оборудование заключает в себе две функции: удаление старой пробки и внешней мойки. Пробка удаляется по средствам специального пневматического механизма, который расположен в правой верхней части машины и имеет вид углублённой воронки (Рисунок №1).
Возвратная тара горловиной вниз помещается внутрь воронки, далее оператор ногой нажимает педаль, которая приводит в движение пневматический механизм удаления пробки. Снятая пробка выдаётся из специального отводящего отверстия снизу сбоку машины (Рисунок №2).

Рисунок №2







Рисунок №3




Далее оператор помещает тару в камеру мойки, которая осуществляет качественную внешнюю мойку тары и частичную внутреннюю мойку тары (Рисунок №3). По завершению мойки, тара вынимается из камеры и подаётся в моноблок внутренней мойки, розлива и укупора.


Моноблок внутренней мойки, розлива, укупора:

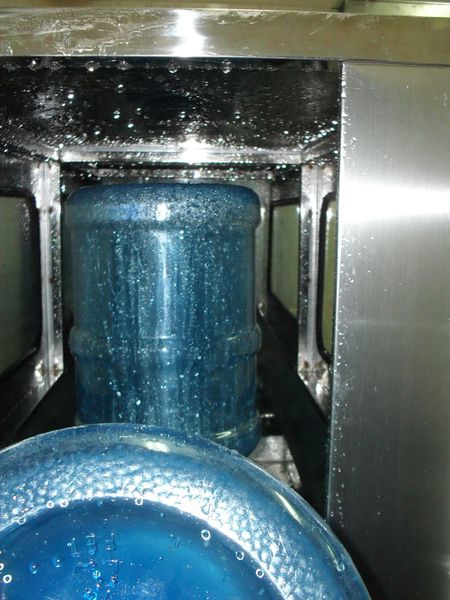

Оборудование состоит из трёх технологических участков внутренней мойки тары, розлива воды и укупорки горловины, а так же собственной внутренней системой транспортёров. После удаления старой пробки и внешней мойки, оператор вручную устанавливает тару на загрузочную станину моноблока, далее бутыль захватывается головками транспортёра, которые перемещают тару на участок внутренней мойки.



Процесс мойки состоит из нескольких этапов. Первым этапом является мойка внутренних стенок тары моющим средством на кислотной, щелочной основе или мыльным раствором, далее бутылки ополаскиваются оборотной водой, которая частично смывает моющее средство и возможный технический мусор. Завершающим этапом мойки является ополаскивание бутылки очищенной водой, которая тщательно смывает все остатки моющего средства, технического мусора и окончательно готовит бутылки к наполнению питьевой водой. Далее бутыль переворачивается в естественное положение (горловиной вверх), опускается на внутренний транспортёр моноблока и следует к участку розлива.



Моноблок QGF-100 имеет одну разливную головку, прибывающие после мойки бутылки автоматически устанавливается на позицию розлива, после чего на горловину бутылки 19л опускается разливной насос, который быстро наполняет бутылку необходимым количеством воды, доза замеряется по объёму. После того как бутылка наполнена, разливная головка поднимается, наполненная тара следует к узлу укупора.



Узел укупора состоит из электромагнитной головки, автоматического ориентатора и системы подачи пробок. Пробки засыпаются в бункер ориентатора, который автоматически выставляет их на необходимую позицию и по средствам системы подачи транспортирует к электромагнитной головке укупора. Когда наполненная бутылка достигает позиции укупора, пробка насаживается на горловину, а головка укупора осуществляет прижим пробки к горловине. Силу прижима головки укупора можно регулировать, что позволяет настроить оборудование под индивидуальные особенности изделий, осуществлять укупор, не деформируя при этом пробку.



Готовые бутылки выдаются из моноблока на отводящий транспортёр и следуют далее по производственной линии на инспекцию. (В случае отсутствия дальнейшего оборудования, тару можно переносить на склад для хранения и последующей продажи).

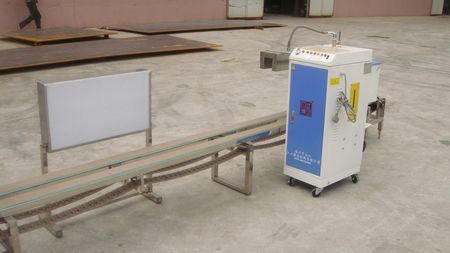

Инспекция это обычная лампа, которая просвечивает наполненные бутылки по мере их продвижения по конвейеру, благодаря чему оператор может визуально проконтролировать отсутствие возможного технического мусора в таре. Одновременно с этим оператор вручную насаживает термоусадочный колпачок на горловину пробки.



Термоусадочный колпачок играет защитную роль марки производителя. Дополнительно упакованная горловина даёт потребителю полную гарантию первого вскрытия. На колпачок так же можно наносить фирменную эмблему предприятия, осуществляя тем самым пассивную рекламу продукции. Материалом изготовления колпачка является термоусадочная плёнка, которая сжимается под воздействием температуры, это и осуществляет термоусадочная машина.



Термоусадочная машина состоит из парогенератора и температурной камеры. Вода в парогенератор подаётся из внешнего источника (можно использовать ту же бутылку 19л), расход воды минимальный, что не требует непрерывного контроля и замены воды. Пар нагревает камеру, двигаясь по конвейеру, горловина с насаженным колпачком проходит через камеру, плёнка под воздействием температуры плотно облегает горловину.



После этого технологический процесс розлива завершён, готовые бутылки можно направлять на продажу.





1. Полуавтоматический декапер BS-1:


2. Моноблок мойки, розлива, укупора QGF-100 (+ Инспекция DL):


3. Система транспортёров (+ Инспекция DL и термоусадочная машина ZSM):




Компания "Андрей-Восток" также:


  • Организует доставку оборудования по территории РФ железнодорожным или иным видом транспорта;

  • Осуществляет квалифицированный перевод всей сопутствующей технической документации оборудования на русский язык;

  • Расставляет оборудование в соответствии с технологией эксплуатации с привязкой к конкретному помещению, обозначим подвод коммуникаций, дадим рекомендации по монтажу и приобретению монтажных материалов;

  • Отправляет специалиста для осуществления пуско-наладочных работ и запуска оборудования в эксплуатацию, осуществим обучение персонала. Проезд и проживание оплачиваются Покупателем, оговариваются в отдельном порядке;

  • В случае необходимости, обеспечивает быструю поставку оригинальных запасных частей с завода изготовителя в течение недели. Время доставки до организации Заказчика зависит от географического расположения.

  • Сопровождает оборудование на протяжении всего эксплуатационного периода, поставка запасных частей, вызов специалиста для диагностики.


Телефон: (4232) 31-40-37, 46-96-95, 46-96-59;
Факс-автомат: (4232) 31-90-11;
Электронная почта: office@andreyvl.ru,  andreyvlco@hotmail.com
Андрей Дмитриевич Бойчунь или Дмитрий Андреевич Бойчунь
